TSMC показала дорожную карту техпроцессов до 2029 года

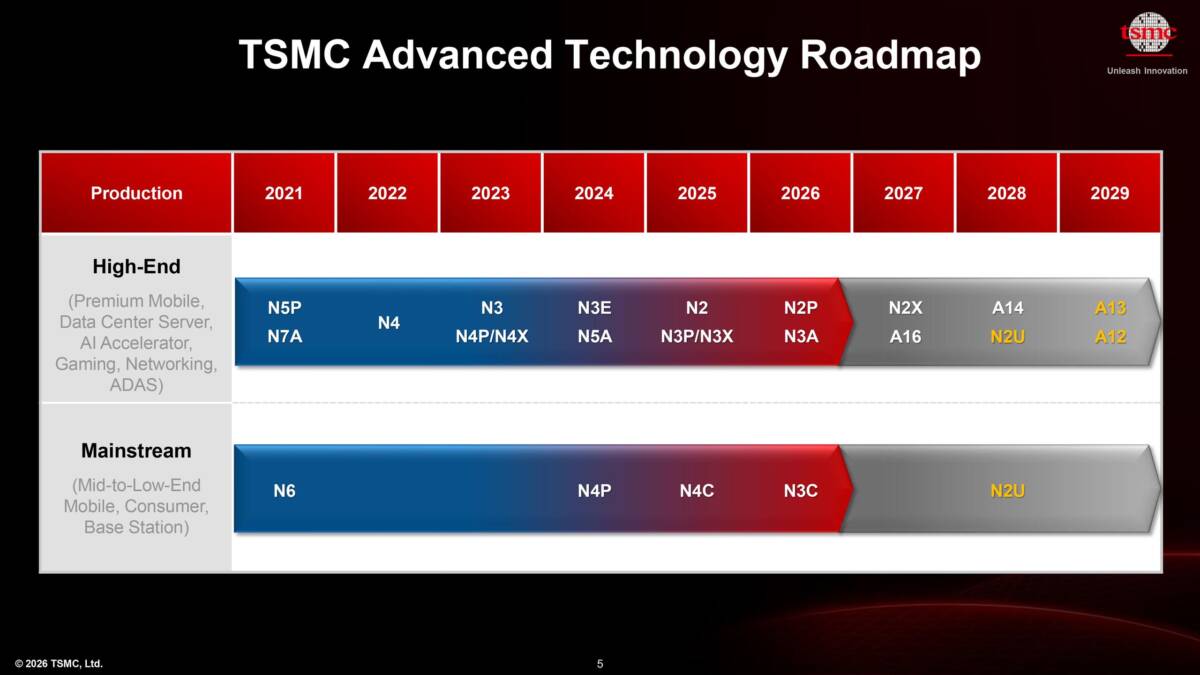

TSMC выложила на стол свою производственную дорожную карту техпроцессов до 2029 года и сразу обозначила главное: компания больше не играет в универсальный «самый тонкий техпроцесс для всех». Впереди у неё отдельные ветки для смартфонов и клиентских чипов, и отдельные, более редкие обновления для AI и HPC, где важнее не маркетинговая цифра узла, а реальная отдача на ватт и на квадратный миллиметр.
На этом фоне особенно заметны два хода. Во-первых, A16 сдвинули к 2027 году, хотя в презентациях раньше маячил 2026-й. Во-вторых, компания впервые публично назвала A12 и A13, а ещё вытянула из рукава N2U, третье поколение платформы N2. И да, High-NA EUV в планах до 2029 года так и не появился, что звучит почти как укол в сторону тех, кто уже успел купить себе очень дорогие игрушки.
A13, N2U и новая логика для клиентских чипов
Для смартфонов и прочих клиентских устройств TSMC делает ставку на ежегодные обновления. Логика простая и довольно циничная: если клиентам важно сохранить совместимость IP и не сжечь бюджет на перепроектирование, им продают не чудо, а аккуратный прирост. A13 как раз из этой серии. Это оптическое уменьшение A14 примерно на 3%, что даёт около 6% более высокую плотность транзисторов при полной совместимости по правилам проектирования и электрическим параметрам с A14.
Параллельно встаёт N2U, третье поколение платформы N2. По данным TSMC, оно даёт примерно 3%—4% прироста производительности при том же энергопотреблении или 8%—10% экономии энергии при той же скорости, плюс 2%—3% прибавки к логической плотности. Это не тот случай, когда компания требует от клиентов выкинуть старые IP и переписать всё с нуля. Для рынка, где AMD, Qualcomm, MediaTek и сама Apple любят выжимать максимум из уже знакомых блоков, такой подход куда полезнее, чем красивый, но дорогой обрыв назад.
A16 и A12 для AI и HPC
Для дата-центров TSMC оставляет отдельную траекторию. A16, по сути, это N2P с обратным питанием Super Power Rail и транзисторами первого поколения GAA. Компания обещает заметные улучшения по мощности, производительности и плотности, но платить за это придётся больше. Тут всё честно, без романтики: AI-серверам нужна не экономия на каждом шаге, а железо, которое выдерживает токи, тепловую плотность и аппетиты ускорителей.
Интереснее другое. A12, который ждут в 2029 году, уже строится как следующий шаг после A16 и должен принести тот же тип преимуществ, что A14 даёт относительно N2. Судя по заявленным планам, TSMC продолжает упаковывать backside power delivery глубже в свои передовые узлы, а не бежит за модной аббревиатурой High-NA любой ценой. Это отличает её от Intel, которая делает ставку на High-NA для 14A и следующих узлов, начиная с 2027—2028 годов.
Почему TSMC не спешит с High-NA EUV
Отказ от High-NA в горизонте до 2029 года выглядит не как техническая слабость, а как очень дорогая демонстрация самоконтроля. TSMC явно считает, что ещё способна выжимать масштабирование из нынешнего EUV-поколения. Для её клиентов это приятная новость, потому что High-NA поднимает не только качество литографии, но и стоимость входа в клуб следующих техпроцессов.
Мы сравнили эту логику с тем, как обычно ведут себя крупнейшие foundry, и картина знакомая: TSMC почти всегда предпочитает не ломать рынок одним большим скачком, а растягивать переходы так, чтобы заказчики успели отбить NRE и не утонули в новых инструментах. Именно поэтому A13 и N2U выглядят почти скучно, а в реальности работают как страховка для всей цепочки поставок.
К 2029 году TSMC собирается вести два ритма одновременно. Один для массовых клиентских чипов, где важна совместимость и ежегодное обновление. Второй для AI и HPC, где ставка сделана на более тяжёлые узлы с обратным питанием и более редкими, но ощутимыми скачками. Остальное, как обычно, решит не презентация, а то, кто первым получит рабочие кристаллы.
