На Урале придумали штифт, который не закусывает турбину при ремонте
Автор: Уральский турбинный завод запатентовал направляющее центрирующее устройство для ремонта паровых турбин. Его задача простая и очень приземлённая: не давать штифтам задириться и заклинить в корпусе. Разработку уже опробовали на настоящей машине, так что это не лабораторная история на бумаге, а деталь, с которой можно идти в обычный ремонт. Для тяжёлого энергетического оборудования это прямой плюс: лишняя операция в разборке или сборке сразу тянет за собой и простой, и деньги.
Проблема тут знакомая всем, кто возится с крупными узлами. Направляющие штифты должны точно сводить половины корпуса, но со временем их начинает закусывать в посадочных отверстиях. И дальше обычный демонтаж уже превращается в долгую возню с повреждёнными деталями. Если же после прошлого ремонта геометрия отверстий ушла, штатный элемент нередко приходится делать заново. В машиностроении такие вещи решают больше, чем кажется: ошибку в центре корпуса потом не подгонишь отвёрткой и молотком.

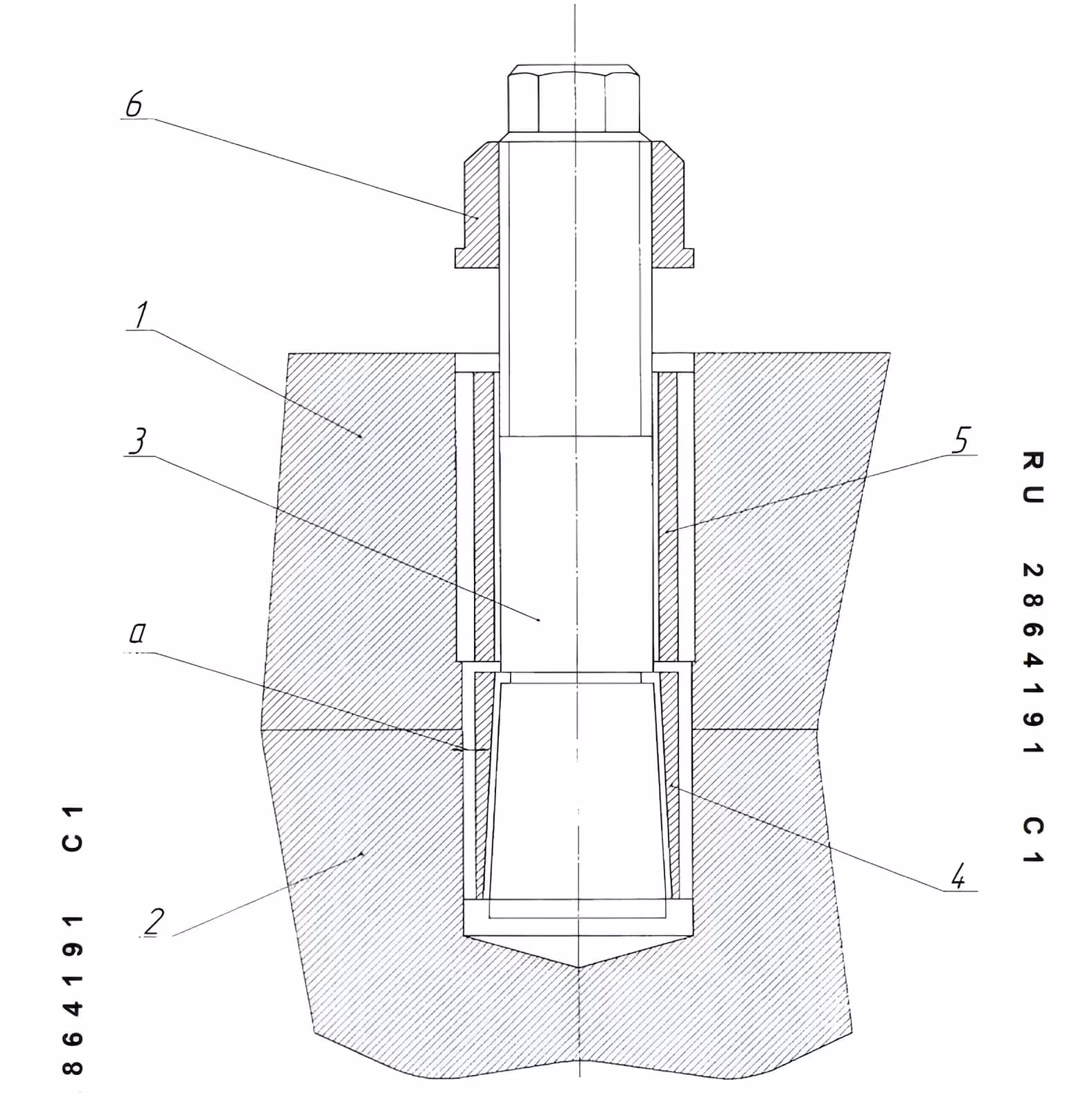

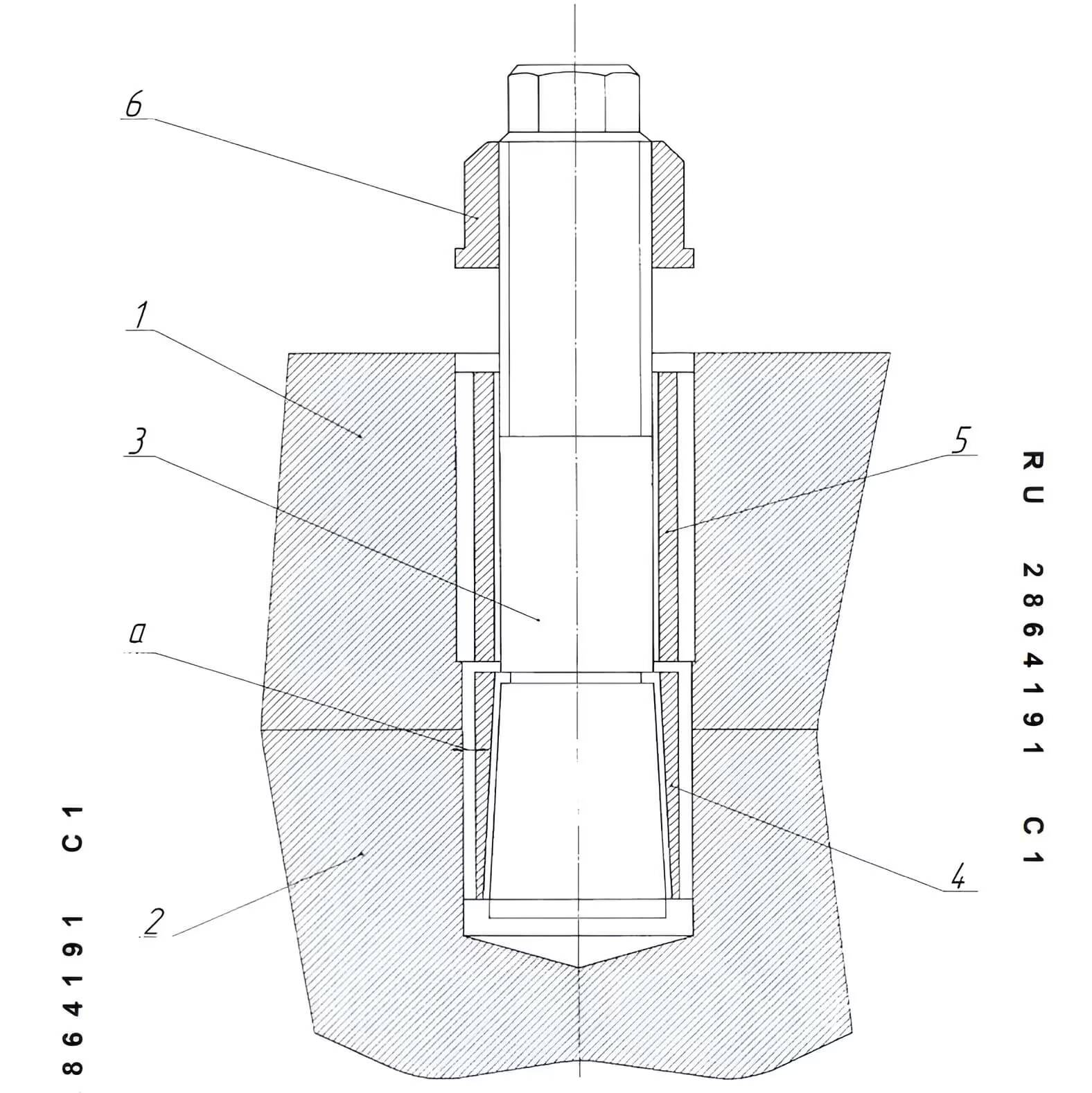

Новая конструкция УТЗ устроена иначе. На конической части штифта стоит разрезная втулка из пружинной стали: при установке элемент входит с небольшим зазором, а потом, после затяжки гайки, втулка разжимается и фиксирует половины корпуса по оси. При разборке узел, наоборот, освобождается, и штифт снимается без характерных повреждений.
И это уже не выглядит как мелкая доработка ради галочки. В ремонте тяжёлого турбинного оборудования всё часто упирается не в сам металл, а в точность обработки и сроки восстановления узлов. Чем меньше уникальных деталей приходится делать под каждый случай, тем спокойнее идёт работа: такие вещи обычно стоят заметно дороже обычного крепежа, а простой агрегата выходит куда тяжелее любой запчасти. УТЗ уже поставил разработку на паровую турбину Тп-124-12,8-NG, так что дальше остаётся смотреть, как быстро решение начнёт расходиться по другим ремонтным программам завода и заказчиков.
