Бауманка запустила бесплатное контрактное производство фотонных чипов для учёных России

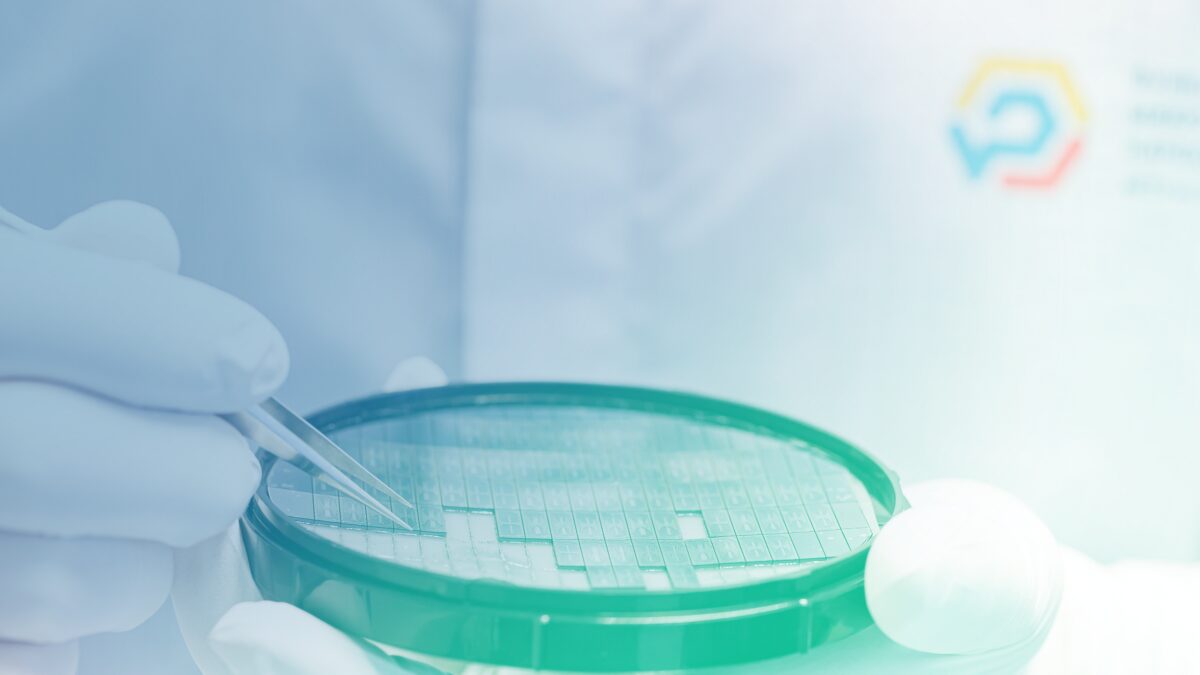

МГТУ им. Н.Э. Баумана и ФГУП «ВНИИА» начали принимать заявки на первый контрактный запуск производства фотонных интегральных схем (ФИС) в формате MPW, позволяющем разделять площадь кремниевых пластин между несколькими заказчиками. Первая технологическая платформа базируется на нитриде кремния (SiN) с рекордно низкими оптическими потерями всего 0,05 дБ/см и будет доступна бесплатно для научных коллективов и компаний России.
Бесплатное контрактное производство фотонных интегральных схем в России
Партия ФИС создана с толстыми 220 нм волноводами и минимальным размером элементов 70 нм с зазорами 200 нм, что позволяет добиваться высокой эффективности термооптической модуляции сигнала. Технологический пакет включает Process Design Kit (PDK) с проверенными элементами из опыта команды фотоников ЭКБ «Квантум парк», что гарантирует низкие потери и высокую точность работы чипов.
Кто может оформить заказ на фотонные чипы из нитрида кремния
Заказы могут размещать коллективы РАН, университеты, а также индустриальные компании и стартапы, ориентированные на квантовые вычисления, биосенсорику, телекоммуникационные решения, твердотельные лидары и AR/VR. Производство полностью финансируется МГТУ. Готовность чипов ожидается во втором полугодии 2026 года, приём заявок продлится до 30 мая.
Сравнение с зарубежными сервисами и перспективы отечественной фотоники
Это событие подчеркивает тенденцию роста внимания к фотонике в России, где до сих пор редко доступны локальные сервисы контрактного производства ФИС с таким уровнем характеристик. Аналогичные западные проекты работают по модели MPW, но доступ к ним чаще ограничен и дорогостоящ. Новый отечественный вариант расширит возможности исследователей и компаний внедрять фотонные технологии без гигантских начальных инвестиций.
