TSMC начала пилотный выпуск чипов по техпроцессу 1,4 нм

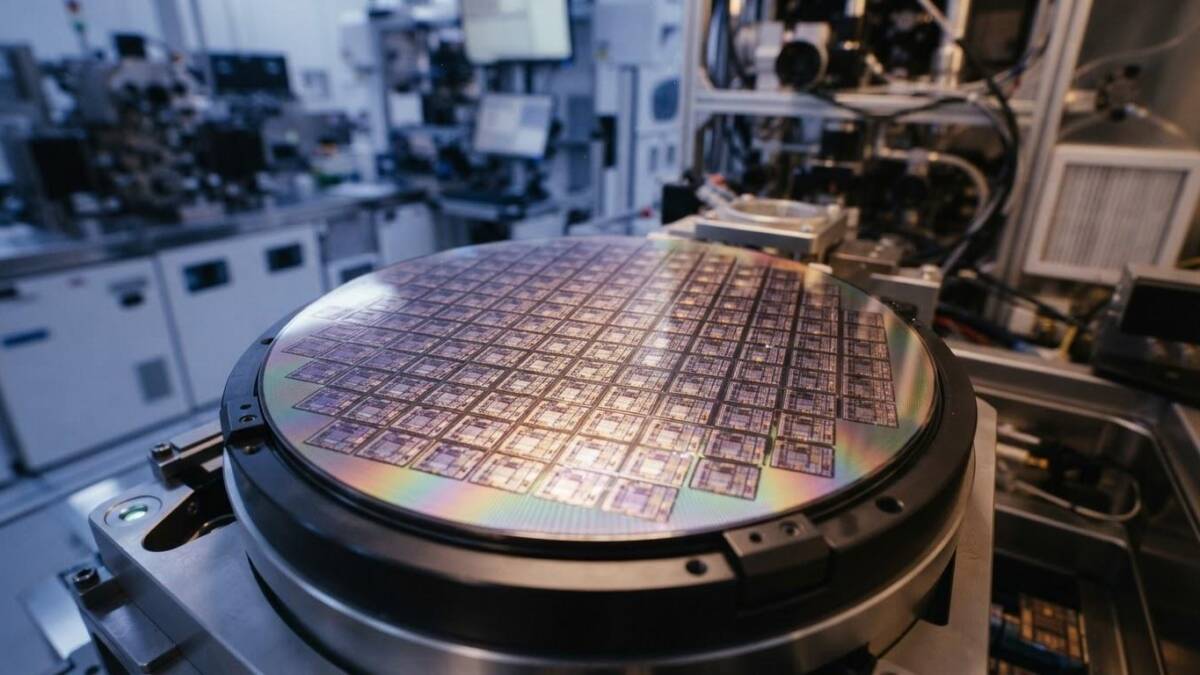

Автор: Илья Игнатов TSMC запустила пилотное производство чипов по техпроцессу A14, который относится к классу 1,4 нм. Первые партии выпускают на предприятиях компании в научном парке Синьчжу и Центральном научном парке Тайваня, где расположена Fab 25. Сейчас TSMC проверяет оборудование и производственные процессы перед переходом к более масштабному выпуску.
Ранее сообщалось, что пробное производство A14 может начаться только в апреле 2027 года. Такие прогнозы связывали с вводом новых производственных мощностей. Теперь стало известно, что предварительная отработка технологии началась раньше, хотя речь идёт только о пилотных партиях, а не о массовом выпуске.
Техпроцесс 1,4 нм A14 и планы TSMC
TSMC рассчитывает, что A14 станет следующим крупным этапом после 2-нанометрового техпроцесса N2. При сохранении прежнего уровня энергопотребления новая технология должна обеспечить прирост производительности на 10—15%. Если же сохранить быстродействие на уровне N2, энергопотребление можно будет снизить на 25—30%.
Массовое производство A14 официально запланировано на 2028 год. При этом на одной из площадок крупносерийный выпуск может начаться уже в конце 2027 года. TSMC также заявляет, что выход годных кристаллов при освоении A14 идёт быстрее первоначального графика.
Следующим после A14 компания планирует освоить техпроцесс A13. Его массовое производство ожидается в 2029 году. По заявленным планам, A13 позволит уменьшить площадь кристалла примерно на 6%, а правила проектирования останутся совместимыми с A14. Существующие производственные линии можно будет адаптировать под новую технологию без перестройки производства.
В июле сообщалось, что опытный выпуск намечали на начало третьего квартала 2027 года. Теперь предварительная отработка A14 началась раньше этого срока, хотя массовое производство по-прежнему запланировано на 2028 год.
